Připojení RXSR na Pixhawk 4

[zwn]

Snažím se připojit RXSR na Pixhawk 4. Zkoušel to tady někdo?

Mám konkrétně
https://www.flyingtech.co.uk/electronic ... t-pm07-gps
ale žádný z kabelů, co jsou k tomu přibaleny, nepasuje. Pixhawk používá JST-GH
http://www.jst-mfg.com/product/detail_e.php?series=105
ale nevím, co je ten konektor na straně RXSR.

[zwn]

Koukám na kabel označený jako JST GH:
https://rcstudio.cz/cs/prislusenstvi/23 ... 50-mm.html

ale nepřipadá mi, že je to ten JST GH, jako na stránkách výrobce.

Konkrétně na straně Pixhawk potřebuji určitě ten s tím velkým zámkem. Na fotce rcstudia zámky moc nejsou vidět, ale spíš bych to tipoval na ten konektor, co je na straně RXSR. Tipuji správně? Pokud je to tak, tak s tím značením je to dobrý zmatek. Ve skutečnosti jsem nejlepší fotku RXSR konektoru našel na https://www.banggood.com/Frsky-5P-5-Pin ... house=GWTR:

Vlastně ideální by bylo, kdyby ty dva konektory alespoň používaly stejné piny - to bych pak jen přehodil housing. Budu vděčný za jakoukoli informaci ohledně konektorů osazených na RXSR.

[zwn]

Už se mi podařilo zjistit, že na RXSR je Molex Picoblade 1.25mm 5 Pin. Moc pěknou fotku jsem našel na
https://cz.farnell.com/molex/15134-0501 ... =picoblade

jsou tam krásně vidět oba zámečky.

Navíc jsem zjistil, že v setu kabelů k Pixhawk 4 je kabel označený jako "XSR Receiver cable", který vypadá, že na straně přijímače má 4 pinový Picoblade.


Takže použiji housing 5 z kabelu u přijímače a dám ho tam.

Nicméně se domnívám, že kabely v obchodu RCStudio označené jako JST GH nejsou JST GH.

[Jan Urbánek]

Zmatek v tom je, jenomze my je takto objednavame a takto nam je vyrabeji.
Vsechny konktory ve Frsky jsou JST u prijimacu s pinama 1.25mm, ale nejsou u JST listovane.

[zwn]

Rozumím tedy správně, že například kabel u vás vedený jako
https://rcstudio.cz/cs/konektory/306-ka ... 50-mm.html
bude pasovat do RXSR a RX6R? Pokud ano, bylo by do budoucna možné doplnit popisy o nějaké vysvětlení (například do čeho který kabel pasuje)?

[zwn]

BTW: teď se mi podařilo najít skoro to, co bych býval potřeboval:

https://store.mrobotics.io/socialstore. ... de=MRC0226
4-Pins JST-GH to 4-Pins Molex PicoBlade 51021. Allows you to adapt PixRacer to your FrSky-D module.

Common MRC0226 applications:
-PixRacer to FrSky-D

Já bych býval na RXSR potřeboval 5pin. Každopádně nacházím spousty shody na tom, že FrSky používá Molex Picoblade konektory (i fotky tomu výrazně nasvědčují).

[Jan Urbánek]

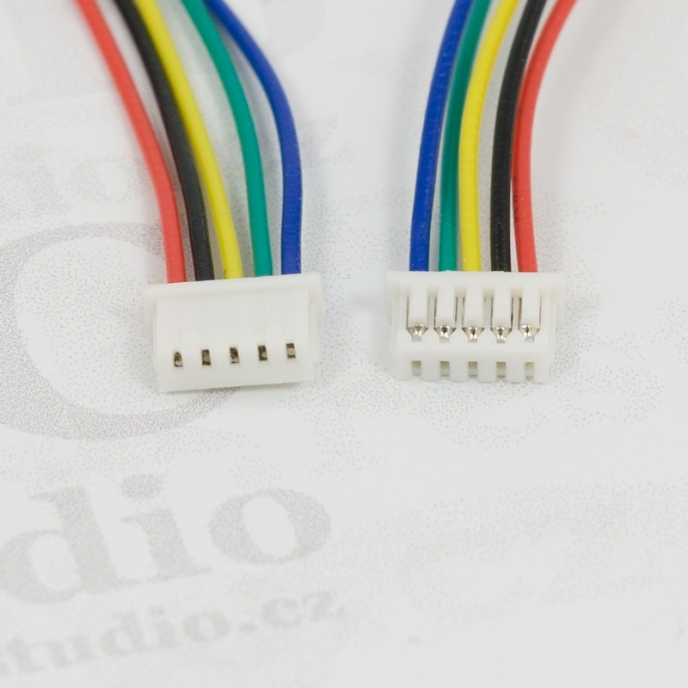

5ti pin je tento
https://rcstudio.cz/cs/prislusenstvi/23 ... 50-mm.html

Nekteri jsou v oznacovani i odvaznejsi
https://rc-innovations.es/frsky-rxsr-sp ... rrency=EUR

XH je 2.54mm
