Instalace pacek s prepinacem nebo potenciometru do pak u XE

XE ma specialni porty pro pripojeni 2polohoveho prepinace a potenciometru u pak. V pripade pouziti tripolohoveho prepinace na pakach je nutne pouzit konektor na panelu prepinacu.

Odpojime baterii

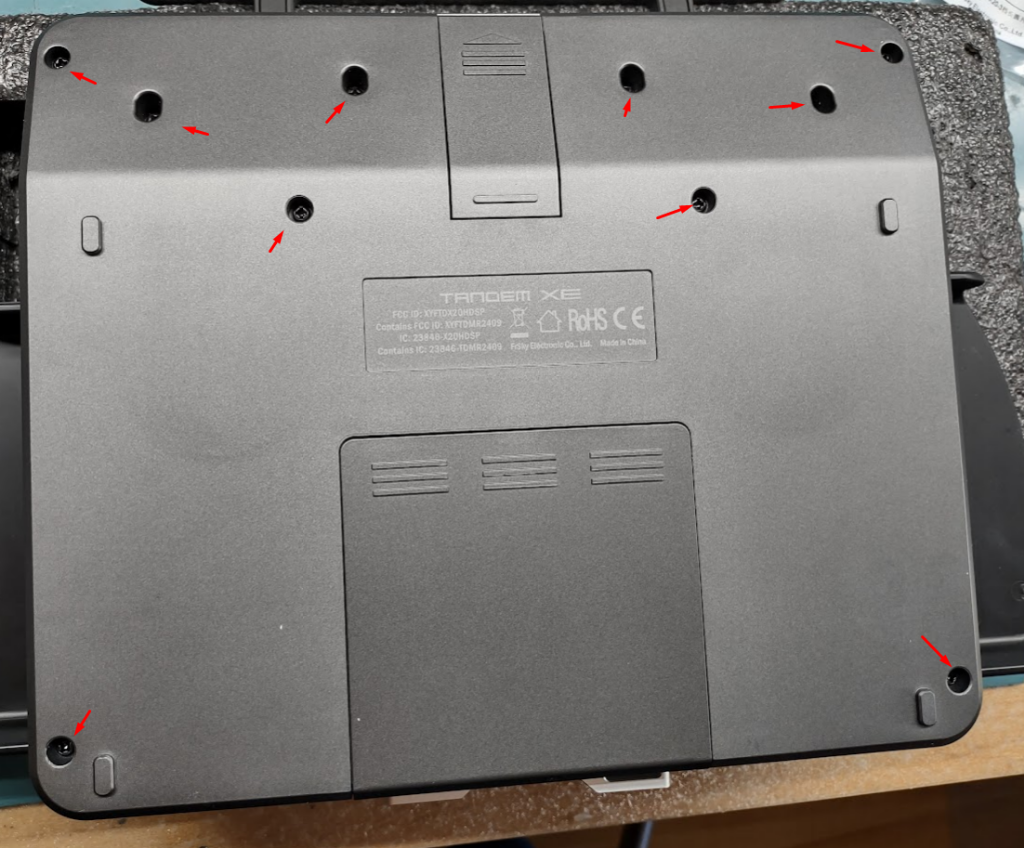

Musime sundat kryt a to znamena odsroubovani vsech sroubku

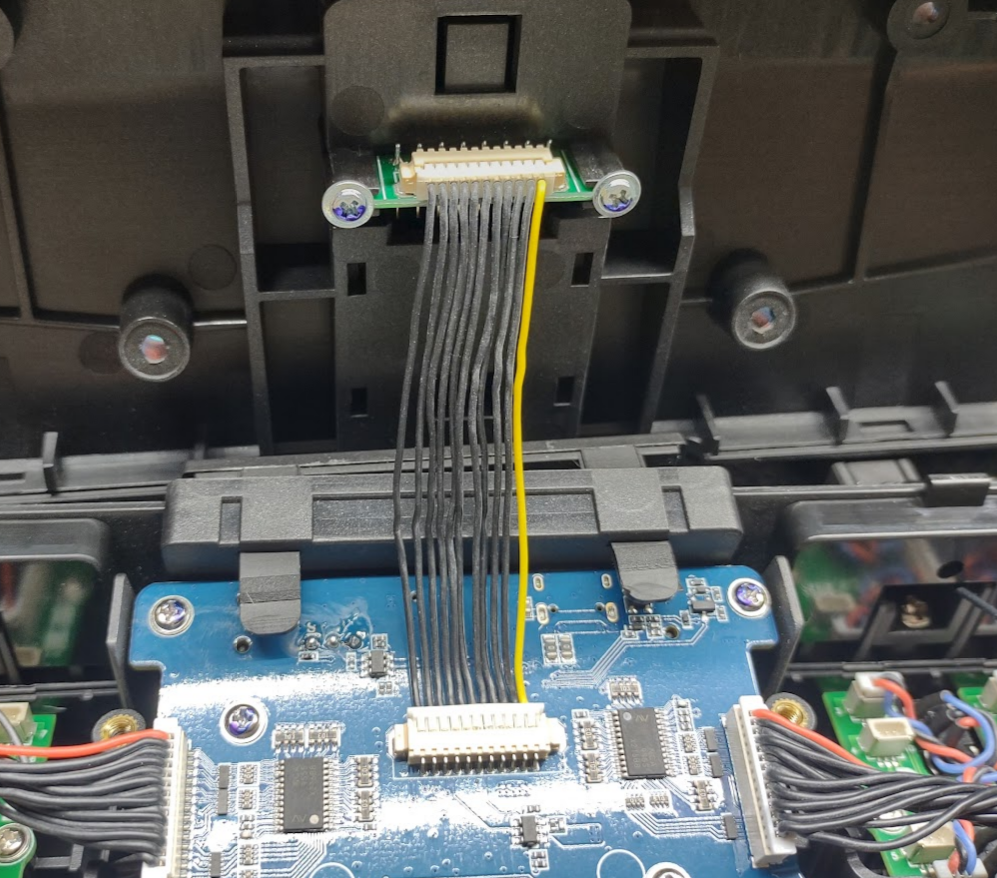

Kryt je spojen s radiem propojem pro zadni sachtu ale je dost dlouhy na rozunou manipulaci a snadno se odpoji.

Jednu nebo druhou stranu rozpojime at muzeme zadni kryt uplne odstranit

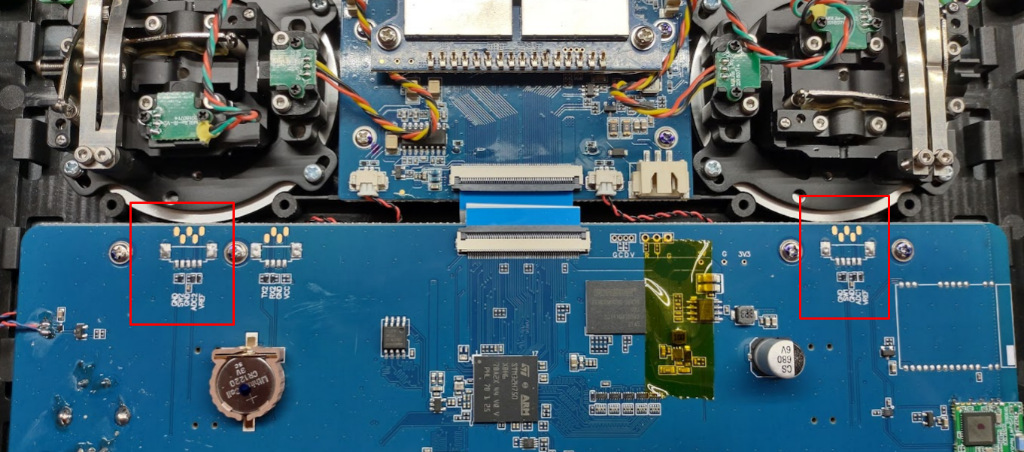

Po otevreni najdeme tyto dva pripojne body hned pod kniply

Z pohledu do otevreneho radia

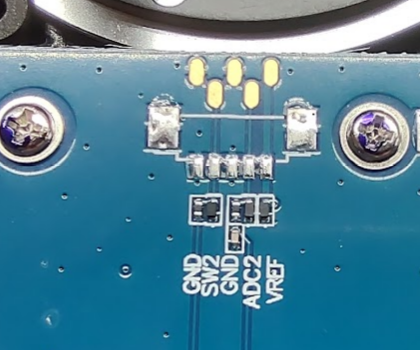

Levy

S oznacenim SW2 a ADC2

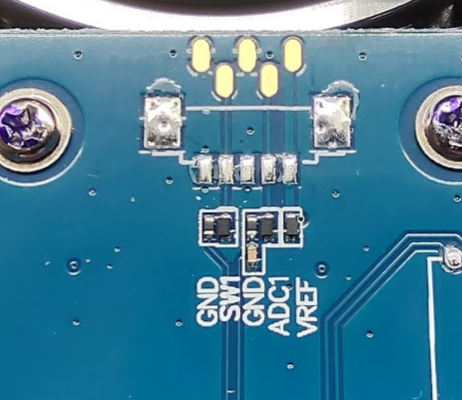

Pravy

S oznacenim SW1 a ADC1

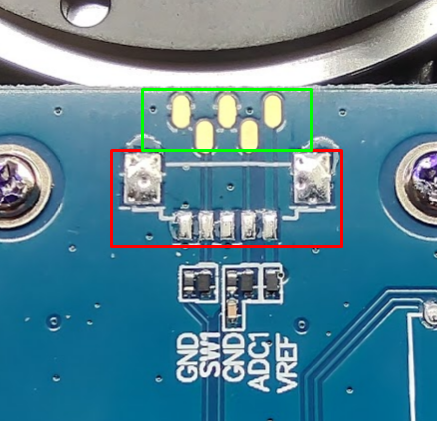

Obe starny jsou stejneho provedeni a tak se podivanme jak jej zapojit. Pripojne misto disponuje dvemi moznostmi pripojeni, osazenim konektoru (1,25mm 5 pin), nebo pajecimi pady

Z leva GND a SW1 je zapojeni spinace, tedy 2 polohoveho nebo momentoveho

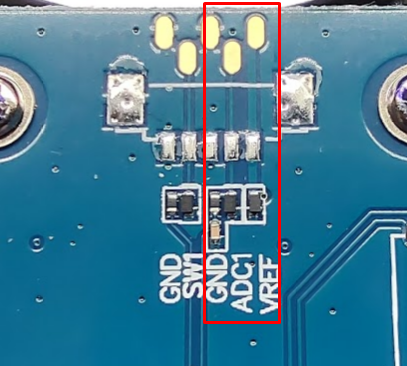

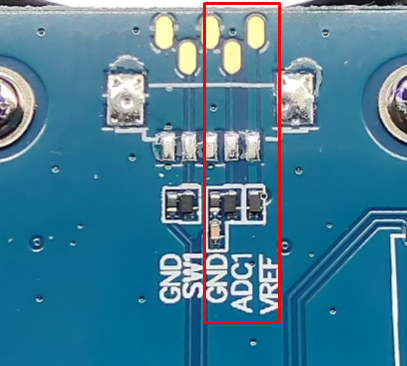

Dalsi 3 piny je zapojeni z leva pro potenciometr

GND, ADC1 a VREF

Packa s treti osou a tlacitkem - https://rcstudio.cz/cs/tandem-xe/641-pa ... andem.html

Produkt je dodavan s 5 zilami a rozdeleni podle delky.

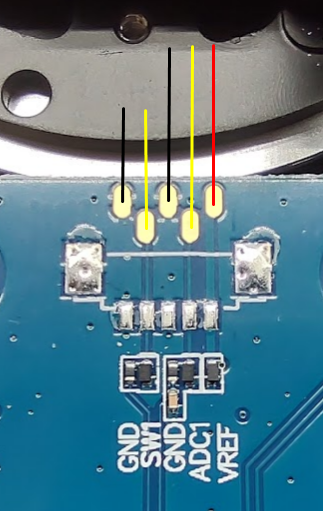

Tri delsi zily cervana, cerna a zluta jsou od potenciometru a 2 kratsi zily cerna a zluta od spinace.

Zapojeni spinace je tedy 2 kratsi zily a to cerna - GND a zluta na SW 1 nebo SW2
Zapojeni potenciometru je tedy 3 delsi zily a to cerna do GND, zluta do ADC1 nebo ADC2 a cervena do VREF
